TK001XS型微小型X波段多普勒天气雷达采用全固态、全相参及双线偏振作为核心技术，雷达工作在双发双收的模式下，除了探测到强度、速度、谱宽以外，还能探测多种偏振量如差分反射率、差分传播相移、差分传播相移率、相关系数等，在定量降水估计及粒子相态识别能力上有着极大的优势，快速扫描技术使得雷达可以实现分钟级高精度体扫数据输出，对于低空加密观测和快变灾害性天气的探测较大的时间和产品优势。微小型X波段多普勒天气雷达适用于流域、山地、丘陵等地区补盲观测，具有易安装，低功耗，高稳定性等特点，主要用于实时天气监测、短临预报和人工影响天气等业务领域。
|
|
|
|
|
|

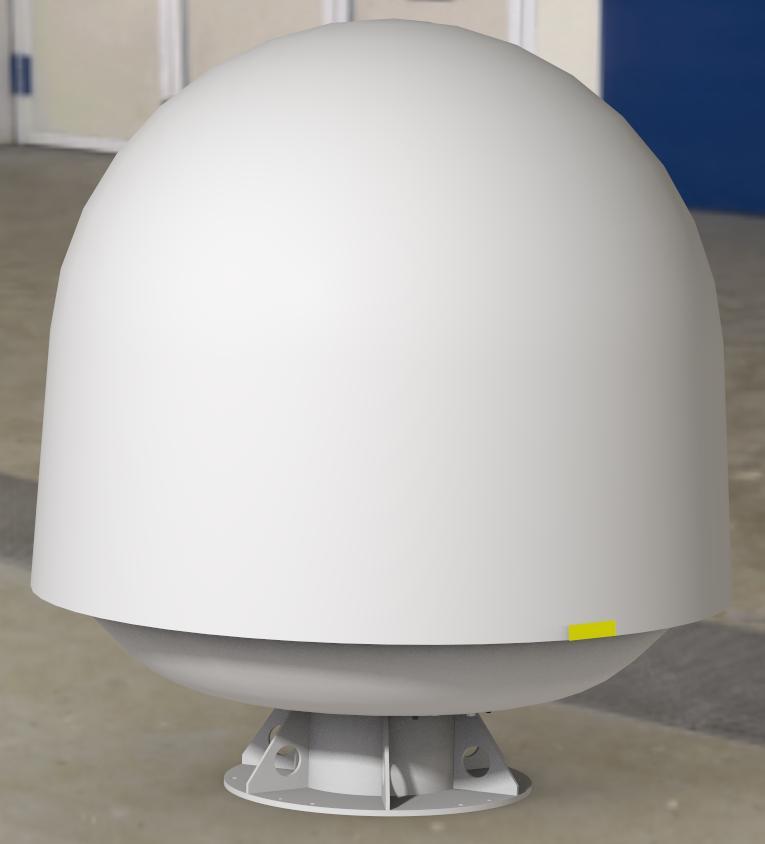

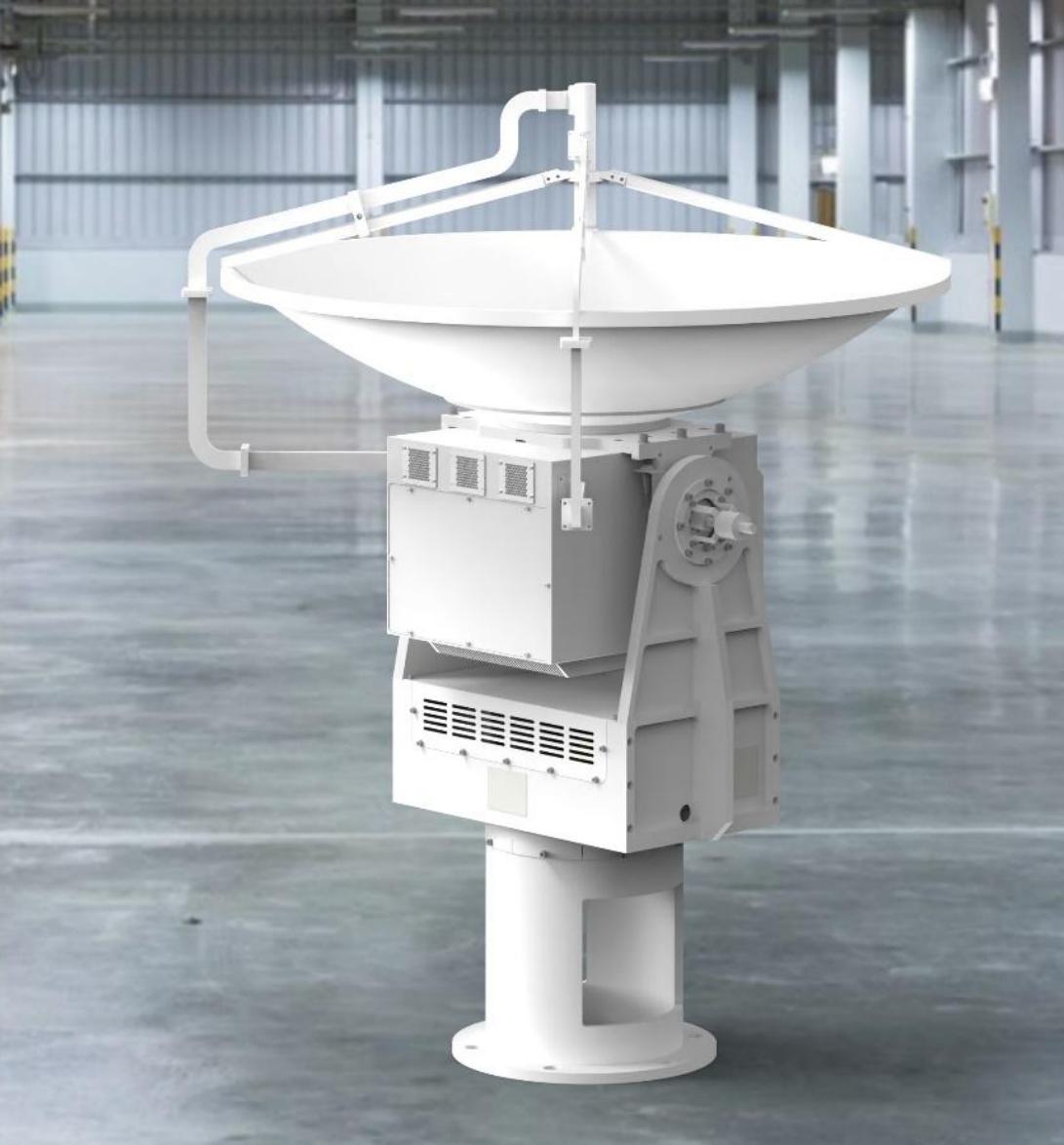

TK001XS型微小型X波段多普勒天气雷达
产品功能性能指标表
|
项目名称 |
指标说明 |
|
工作频率 |
X波段 |
|
偏振模式 |
水平偏振和垂直偏振 |
|
发射机体制 |
全固态 |
|
发射功率 |
≥200W |
|
发射脉宽 |
0.5～200μs |
|
脉冲重复频率 |
500Hz～3000Hz |
|
信号处理 |
PPP |
|
天线波束宽度 |
≤2.5° |
|
天线增益 |
≥35.0dBi |
|
极化隔离度 |
≥30dB |
|
地杂波抑制 |
≥40dB |
|
探测距离 |
警戒70km，定量35km |
|
距离分辨率 |
75m |
|
方位扫描范围 |
0°～360° |
|
俯仰扫描范围 |
-2°～182° |
|
天线转速 |
0.5～10rpm |
|
多普勒速度 |
-64m/s～+64m/s |
|
工作温度 |
-40 ～ +50°C |
|
抗风能力 |
60m/s（持续风）;90m/s（最大阵风） |
|
整机重量 |
≤120kg |
|
供电电源 |
220 VAC, 单相，50 Hz |
|
功率 |
稳态功耗≤500W |
